上一章讲述了组件的本质,知道了一个组件的产出是 VNode,渲染器(Renderer)的渲染目标也是 VNode。可见 VNode 在框架设计的整个环节中都非常重要,甚至设计VNode 本身就是在设计框架VNode 的设计还会对后续算法的性能产生影响。本章我们就着手对 VNode 进行一定的设计,尝试用 VNode 描述各类渲染内容。

用 VNode 描述真实 DOM

一个 html 标签有它的名字、属性、事件、样式、子节点等诸多信息,这些内容都需要在 VNode 中体现,我们可以用如下对象来描述一个红色背景的正方形 div 元素:

    const elementVNode = {
      tag: 'div',
      data: {
        style: {
          width: '100px',
          height: '100px',
          backgroundColor: 'red'
        }
      }
    }

我们使用 tag 属性来存储标签的名字,用 data 属性来存储该标签的附加信息,比如 styleclass、事件等,通常我们把一个 VNode 对象的 data 属性称为 VNodeData

为了描述子节点,我们需要给 VNode 对象添加 children 属性,如下 VNode 对象用来描述一个有子节点的 div 元素:

const elementVNode = {
  tag: 'div',
  data: null,
  children: {
    tag: 'span',
    data: null
  }
}

若有多个子节点,则可以把 children 属性设计为一个数组:

const elementVNode = {
  tag: 'div',
  data: null,
  children: [
    {
      tag: 'h1',
      data: null
    },
    {
      tag: 'p',
      data: null
    }
  ]
}

除了标签元素之外,DOM 中还有文本节点,我们可以用如下 VNode 对象来描述一个文本节点:

    const textVNode = {
      tag: null,
      data: null,
      children: '文本内容'
    }

如上,由于文本节点没有标签名字,所以它的 tag 属性值为 null。由于文本节点也无需用额外的 VNodeData 来描述附加属性,所以其 data 属性值也是 null

唯一需要注意的是我们使用 children 属性来存储一个文本节点的文本内容。有的同学可能会问:“可不可以新建一个属性 text 来存储文本内容呢?”

    const textVNode = {
      tag: null,
      data: null,
      children: null,
      text: '文本内容'
    }

这完全没有问题,这取决于你如何设计,但是尽可能的在保证语义能够说得通的情况下复用属性,会使VNode 对象更加轻量,所以我们采取使用 children 属性来存储文本内容的方案。

如下是一个以文本节点作为子节点的 div 标签的 VNode 对象:

    const elementVNode = {
      tag: 'div',
      data: null,
      children: {
        tag: null,
        data: null,
        children: '文本内容'
      }
    }

用 VNode 描述抽象内容

什么是抽象内容呢?组件就属于抽象内容,比如你在 模板 或 jsx 中使用了一个组件,如下:

    <div>
      <MyComponent />
    </div>

你的意图并不是要在页面中渲染一个名为 MyComponent 的标签元素,而是要渲染 MyComponent 组件所产出的内容。

但我们仍然需要使用 VNode 来描述 <MyComponent/>,并给此类用来描述组件的 VNode 添加一个标识,以便在挂载的时候有办法区分一个 VNode 到底是普通的 html 标签还是组件。

我们可以使用如下 VNode 对象来描述上面的模板:

const elementVNode = {
  tag: 'div',
  data: null,
  children: {
    tag: MyComponent,
    data: null
  }
}

如上,用来描述组件的 VNodetag 属性值引用的就是组件类(或函数)本身,而不是标签名称字符串。所以理论上:我们可以通过检查tag 属性值是否是字符串来确定一个 VNode 是否是普通标签

除了组件之外,还有两种抽象的内容需要描述,即 FragmentPortal。我们先来了解一下什么是 Fragment 以及它所解决的问题。

Fragment 的寓意是要渲染一个片段,假设我们有如下模板:

<template>
  <table>
    <tr>
      <Columns />
    </tr>
  </table>
</template>

组件 Columns 会返回多个 <td> 元素:

    <template>
      <td></td>
      <td></td>
      <td></td>
    </template>

大家思考一个问题,如上模板的 VNode 如何表示?如果模板中只有一个 td 标签,即只有一个根元素,这很容易表示:

    const elementVNode = {
      tag: 'td',
      data: null
    }

但是模板中不仅仅只有一个 td 标签,而是有多个 td 标签,即多个根元素,这如何表示?此时我们就需要引入一个抽象元素,也就是我们要介绍的 Fragment

const Fragment = Symbol()
const fragmentVNode = {
  // tag 属性值是一个唯一标识
  tag: Fragment,
  data: null,
  children: [
    {
      tag: 'td',
      data: null
    },
    {
      tag: 'td',
      data: null
    },
    {
      tag: 'td',
      data: null
    }
  ]
}

如上,我们把所有 td 标签都作为 fragmentVNode 的子节点,根元素并不是一个实实在在的真实 DOM,而是一个抽象的标识,即 Fragment

当渲染器在渲染 VNode 时,如果发现该 VNode 的类型是 Fragment,就只需要把该 VNode 的子节点渲染到页面。

TIP

在上面的代码中 fragmentVNode.tag 属性的值是一个通过 Symbol 创建的唯一标识,但实际上我们更倾向于给 VNode 对象添加一个 flags 属性,用来代表该 VNode 的类型,这在本章的后面会详细说明。

再来看看 Portal,什么是 Portal 呢?

一句话:它允许你把内容渲染到任何地方。其应用场景是,假设你要实现一个蒙层组件 <Overlay/>,要求是该组件的 z-index 的层级最高,这样无论在哪里使用都希望它能够遮住全部内容,你可能会将其用在任何你需要蒙层的地方。

    <template>
      <div id="box" style="z-index: -1;">
        <Overlay />
      </div>
    </template>

如上,不幸的事情发生了,在没有 Portal 的情况下,上面的 <Overlay/> 组件的内容只能渲染到 id="box"div 标签下,这就会导致蒙层的层级失效甚至布局都可能会受到影响。

其实解决办法也很简单,假如 <Overlay/> 组件要渲染的内容不受 DOM 层级关系限制,即可以渲染到任何位置,该问题将迎刃而解。

使用 Portal 可以这样编写 <Overlay/> 组件的模板:

<template>
  <Portal target="#app-root">
    <div class="overlay"></div>
  </Portal>
</template>

其最终效果是,无论你在何处使用 <Overlay/> 组件,它都会把内容渲染到 id="app-root" 的元素下。由此可知,所谓 Portal 就是把子节点渲染到给定的目标,我们可以使用如下 VNode 对象来描述上面这段模板:

const Portal = Symbol()
const portalVNode = {
  tag: Portal,
  data: {
    target: '#app-root'
  },
  children: {
    tag: 'div',
    data: {
      class: 'overlay'
    }
  }
}

Portal 类型的 VNodeFragment 类型的 VNode 类似,都需要一个唯一的标识,来区分其类型,目的是告诉渲染器如何渲染该 VNode

VNode 的种类

VNode 描述不同的事物时,其属性的值也各不相同。比如一个 VNode 对象是 html 标签的描述,那么其 tag 属性值就是一个字符串,即标签的名字;如果是组件的描述,那么其 tag 属性值则引用组件类(或函数)本身;如果是文本节点的描述,那么其 tag 属性值为 null

最终我们发现,不同类型的VNode 拥有不同的设计,这些差异积少成多,所以我们完全可以将它们分门别类。

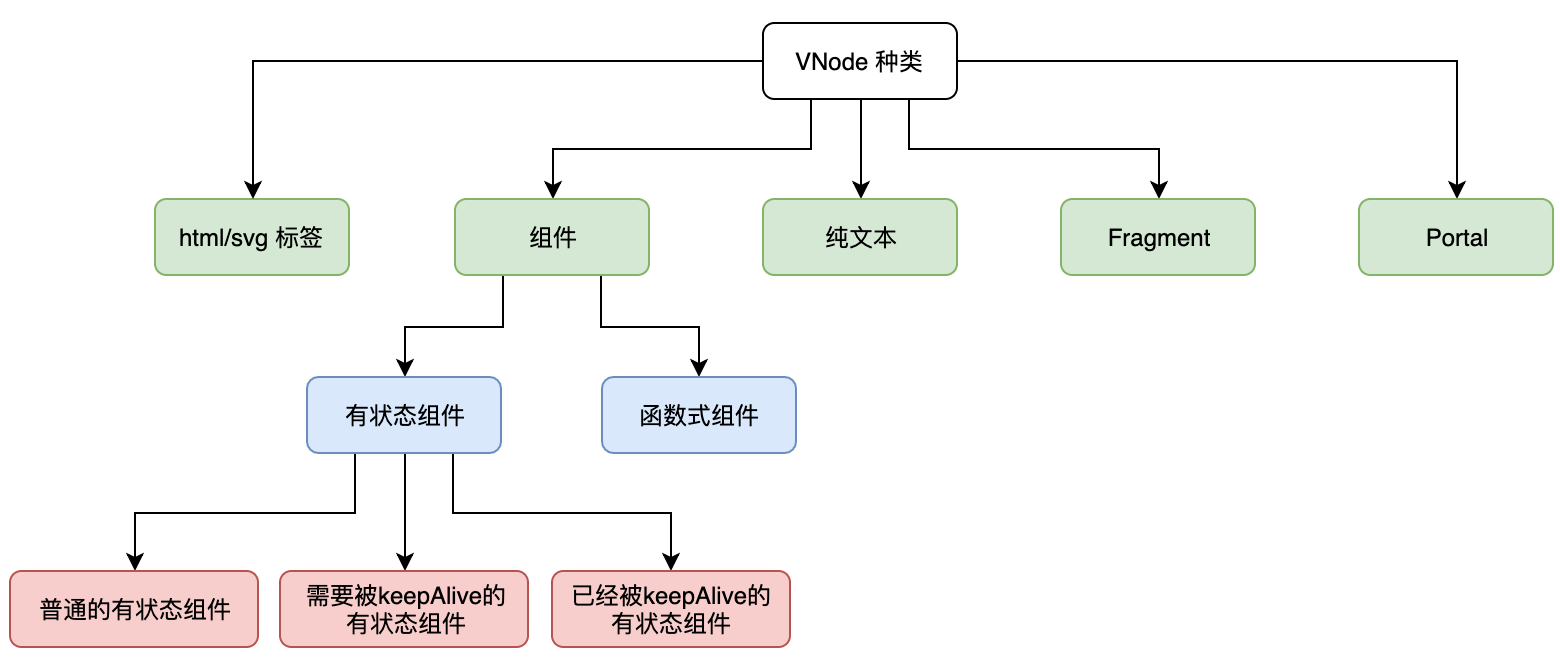

总的来说,我们可以把 VNode 分成五类,分别是:html/svg 元素组件纯文本Fragment 以及 Portal

如上图所示,我们可以把组件细分为 有状态组件函数式组件 。同时有状态组件还可以细分为三部分:普通的有状态组件需要被 keepAlive 的有状态组件 以及 已经被 keepAlive 的有状态组件

但无论是普通的有状态组件还是 keepAlive 相关的有状态组件,它们都是有状态组件 。所以我们在设计 VNode 时可以将它们作为一类看待。

使用 flags 作为 VNode 的标识

既然 VNode 有类别之分,我们就有必要使用一个唯一的标识,来标明某一个 VNode 属于哪一类。同时给 VNode 添加 flags 也是 Virtual DOM 算法的优化手段之一。

比如在 Vue2 中区分 VNodehtml 元素还是组件亦或是普通文本,是这样做的:

  • 1、拿到 VNode 后先尝试把它当作组件去处理,如果成功地创建了组件,那说明该 VNode 就是组件的 VNode
  • 2、如果没能成功地创建组件,则检查 vnode.tag 是否有定义,如果有定义则当作普通标签处理
  • 3、如果 vnode.tag 没有定义则检查是否是注释节点
  • 4、如果不是注释节点,则会把它当作文本节点对待

以上这些判断都是在挂载(或patch)阶段进行的,换句话说,一个 VNode 到底描述的是什么是在挂载或 patch 的时候才知道的。这就带来了两个难题:无法从AOT 的层面优化开发者无法手动优化

为了解决这个问题,我们的思路是在 VNode 创建的时候就把该 VNode 的类型通过 flags 标明,这样在挂载或 patch 阶段通过 flags 可以直接避免掉很多消耗性能的判断,我们先提前感受一下渲染器的代码:

    if (flags & VNodeFlags.ELEMENT) {
      // VNode 是普通标签
      mountElement(/* ... */)
    } else if (flags & VNodeFlags.COMPONENT) {
      // VNode 是组件
      mountComponent(/* ... */)
    } else if (flags & VNodeFlags.TEXT) {
      // VNode 是纯文本
      mountText(/* ... */)
    }

如上,采用了位运算,在一次挂载任务中如上判断很可能大量的进行,使用位运算在一定程度上再次拉升了运行时性能。

TIP

实际上 Vue3Virtual DOM 的优化上采用的就是 inferno (opens new window) 的手段。具体如何做我们会在后面的章节介绍。

这就意味着我们在设计 VNode 对象时,应该包含 flags 字段:

    // VNode 对象
    {
      flags: ...
    }

枚举值 VNodeFlags

那么一个 VNode 对象的 flags 可以是哪些值呢?那就看 VNode 有哪些种类就好了,每一个 VNode 种类我们都为其分配一个 flags 值即可,我们把它设计成一个枚举值并取名为 VNodeFlags,在 javascript 里就用一个对象来表示即可:

    const VNodeFlags = {
      // html 标签
      ELEMENT_HTML: 1,
      // SVG 标签
      ELEMENT_SVG: 1 << 1,

      // 普通有状态组件
      COMPONENT_STATEFUL_NORMAL: 1 << 2,
      // 需要被keepAlive的有状态组件
      COMPONENT_STATEFUL_SHOULD_KEEP_ALIVE: 1 << 3,
      // 已经被keepAlive的有状态组件
      COMPONENT_STATEFUL_KEPT_ALIVE: 1 << 4,
      // 函数式组件
      COMPONENT_FUNCTIONAL: 1 << 5,

      // 纯文本
      TEXT: 1 << 6,
      // Fragment
      FRAGMENT: 1 << 7,
      // Portal
      PORTAL: 1 << 8
    }

如上这些枚举属性所代表的意义能够与下面的图片一一对应上:

我们注意到,这些枚举属性的值基本都是通过将十进制数字 1 左移不同的位数得来的。根据这些基本的枚举属性值,我们还可以派生出额外的三个标识:

    // html 和 svg 都是标签元素,可以用 ELEMENT 表示
    VNodeFlags.ELEMENT = VNodeFlags.ELEMENT_HTML | VNodeFlags.ELEMENT_SVG
    // 普通有状态组件、需要被keepAlive的有状态组件、已经被keepAlice的有状态组件 都是“有状态组件”,统一用 COMPONENT_STATEFUL 表示
    VNodeFlags.COMPONENT_STATEFUL =
      VNodeFlags.COMPONENT_STATEFUL_NORMAL |
      VNodeFlags.COMPONENT_STATEFUL_SHOULD_KEEP_ALIVE |
      VNodeFlags.COMPONENT_STATEFUL_KEPT_ALIVE
    // 有状态组件 和  函数式组件都是“组件”,用 COMPONENT 表示
    VNodeFlags.COMPONENT = VNodeFlags.COMPONENT_STATEFUL | VNodeFlags.COMPONENT_FUNCTIONAL

其中 VNodeFlags.ELEMENTVNodeFlags.COMPONENT_STATEFUL 以及 VNodeFlags.COMPONENT 是由基本标识通过按位或(|)运算得到的,这三个派生值将用于辅助判断。

有了这些 flags 之后,我们在创建 VNode 的时候就可以预先为其打上 flags,以标明该 VNode 的类型:

    // html 元素节点
    const htmlVnode = {
      flags: VNodeFlags.ELEMENT_HTML,
      tag: 'div',
      data: null
    }

    // svg 元素节点
    const svgVnode = {
      flags: VNodeFlags.ELEMENT_SVG,
      tag: 'svg',
      data: null
    }

    // 函数式组件
    const functionalComponentVnode = {
      flags: VNodeFlags.COMPONENT_FUNCTIONAL,
      tag: MyFunctionalComponent
    }

    // 普通的有状态组件
    const normalComponentVnode = {
      flags: VNodeFlags.COMPONENT_STATEFUL_NORMAL,
      tag: MyStatefulComponent
    }

    // Fragment
    const fragmentVnode = {
      flags: VNodeFlags.FRAGMENT,
      // 注意,由于 flags 的存在,我们已经不需要使用 tag 属性来存储唯一标识
      tag: null
    }

    // Portal
    const portalVnode = {
      flags: VNodeFlags.PORTAL,
      // 注意,由于 flags 的存在,我们已经不需要使用 tag 属性来存储唯一标识,tag 属性用来存储 Portal 的 target
      tag: target
    }

如下是利用 VNodeFlags 判断 VNode 类型的例子,比如判断一个 VNode 是否是组件:

    // 使用按位与(&)运算
    functionalComponentVnode.flags & VNodeFlags.COMPONENT // 真
    normalComponentVnode.flags & VNodeFlags.COMPONENT // 真
    htmlVnode.flags & VNodeFlags.COMPONENT // 假

熟悉位运算的话,理解起来很简单。这实际上是多种位运算技巧中的一个小技巧。我们可以列一个表格:

VNodeFlags左移运算32 位的 bit 序列(出于简略,只用 9 位表示)
ELEMENT_HTML000000001
ELEMENT_SVG1 << 1000000010
COMPONENT_STATEFUL_NORMAL1 << 2000000100
COMPONENT_STATEFUL_SHOULD_KEEP_ALIVE1 << 3000001000
COMPONENT_STATEFUL_KEPT_ALIVE1 << 4000010000
COMPONENT_FUNCTIONAL1 << 5000100000
TEXT1 << 6001000000
FRAGMENT1 << 7010000000
PORTAL1 << 8100000000

根据上表展示的基本 flags 值可以很容易地得出下表:

VNodeFlags32 位的比特序列(出于简略,只用 9 位表示)
ELEMENT00000001 1
COMPONENT_STATEFUL00001 1 100
COMPONENT0001 1 1 100

所以很自然的,只有 VNodeFlags.ELEMENT_HTMLVNodeFlags.ELEMENT_SVGVNodeFlags.ELEMENT 进行按位与(&)运算才会得到非零值,即为真。

children 和 ChildrenFlags

DOM 是一棵树早已家至人说,既然 VNode 是真实渲染内容的描述,那么它必然也是一棵树。在之前的设计中,我们给 VNode 定义了 children 属性,用来存储子 VNode。大家思考一下,一个标签的子节点会有几种情况?

总的来说无非有以下几种:

  • 没有子节点
  • 只有一个子节点
  • 多个子节点
    • key
    • key
  • 不知道子节点的情况

我们可以用一个叫做 ChildrenFlags 的对象来枚举出以上这些情况,作为一个 VNode 的子节点的类型标识:

    const ChildrenFlags = {
      // 未知的 children 类型
      UNKNOWN_CHILDREN: 0,
      // 没有 children
      NO_CHILDREN: 1,
      // children 是单个 VNode
      SINGLE_VNODE: 1 << 1,

      // children 是多个拥有 key 的 VNode
      KEYED_VNODES: 1 << 2,
      // children 是多个没有 key 的 VNode
      NONE_KEYED_VNODES: 1 << 3
    }

由于 ChildrenFlags.KEYED_VNODESChildrenFlags.NONE_KEYED_VNODES 都属于多个 VNode,所以我们可以派生出一个“多节点”标识,以方便程序的判断:

    ChildrenFlags.MULTIPLE_VNODES = ChildrenFlags.KEYED_VNODES | ChildrenFlags.NONE_KEYED_VNODES

这样我们判断一个 VNode 的子节点是否是多个子节点就变得容易多了:

    someVNode.childFlags & ChildrenFlags.MULTIPLE_VNODES

TIP

为什么 children 也需要标识呢?原因只有一个:为了优化 。在后面讲解 diff 算法的章节中你将会意识到,这些信息是至关重要的。

在一个 VNode 对象中,我们使用 flags 属性来存储该 VNode 的类型,类似的,我们将使用 childFlags 来存储子节点的类型,我们来举一些实际的例子:

    // 没有子节点的 div 标签
    const elementVNode = {
      flags: VNodeFlags.ELEMENT_HTML,
      tag: 'div',
      data: null,
      children: null,
      childFlags: ChildrenFlags.NO_CHILDREN
    }

    // 文本节点的 childFlags 始终都是 NO_CHILDREN
    const textVNode = {
      tag: null,
      data: null,
      children: '我是文本',
      childFlags: ChildrenFlags.NO_CHILDREN
    }

    // 拥有多个使用了key的 li 标签作为子节点的 ul 标签
    const elementVNode = {
      flags: VNodeFlags.ELEMENT_HTML,
      tag: 'ul',
      data: null,
      childFlags: ChildrenFlags.KEYED_VNODES,
      children: [
        {
          tag: 'li',
          data: null,
          key: 0
        },
        {
          tag: 'li',
          data: null,
          key: 1
        }
      ]
    }

    // 只有一个子节点的 Fragment
    const elementVNode = {
      flags: VNodeFlags.FRAGMENT,
      tag: null,
      data: null,
      childFlags: ChildrenFlags.SINGLE_VNODE,
      children: {
        tag: 'p',
        data: null
      }
    }

但并非所有类型的 VNodechildren 属性都是用来存储子 VNode,比如组件的“子 VNode”其实不应该作为 children 而是应该作为 slots,所以我们会定义 VNode.slots 属性来存储这些子 VNode,不过目前来说我们还不需要深入探讨有关插槽的知识。

VNodeData

前面提到过,VNodeData 指的是 VNodedata 属性,它是一个对象:

{
  flags: ...,
  tag: ...,
  // VNodeData
  data: {
    ...
  }
}

VNodeData 顾名思义,它就是 VNode 数据,用于对 VNode 进行描述。举个例子,假如一个 VNode 的类型是 html 标签,则 VNodeData 中可以包含 classstyle 以及一些事件,这样渲染器在渲染此 VNode 时,才知道这个标签的背景颜色、字体大小以及监听了哪些事件等等。所以从设计角度来讲,任何可以对 VNode 进行描述的内容,我们都可以将其存放到 VNodeData 对象中,如:

{
  flags: VNodeFlags.ELEMENT_HTML,
  tag: 'div',
  data: {
    class: ['class-a', 'active'],
    style: {
      background: 'red',
      color: 'green'
    },
    // 其他数据...
  }
}

如果 VNode 的类型是组件,那么我们同样可以用 VNodeData 来描述组件,比如组件的事件、组件的 props 等等,假设有如下模板:

    <MyComponent @some-event="handler" prop-a="1" />

则其对应的 VNodeData 应为:

{
  flags: VNodeFlags.COMPONENT_STATEFUL,
  tag: 'div',
  data: {
    on: {
      'some-event': handler
    },
    propA: '1'
    // 其他数据...
  }
}

当然了,只要能够正确地对 VNode 进行描述,具体的数据结构你可以随意设计。我们暂且不限制 VNodeData 的固定格式。

在后续章节中,我们会根据需求逐渐地完善 VNodeData 的设计。

至此,我们已经对 VNode 完成了一定的设计,目前为止我们所设计的 VNode 对象如下:

    export interface VNode {
      // _isVNode 属性在上文中没有提到,它是一个始终为 true 的值,有了它,我们就可以判断一个对象是否是 VNode 对象
      _isVNode: true
      // el 属性在上文中也没有提到,当一个 VNode 被渲染为真实 DOM 之后,el 属性的值会引用该真实DOM
      el: Element | null
      flags: VNodeFlags
      tag: string | FunctionalComponent | ComponentClass | null
      data: VNodeData | null
      children: VNodeChildren
      childFlags: ChildrenFlags
    }

其中 _isVNode 属性和 el 属性在上文中没有提到,_isVNode 属性是一个始终为 true 的值,有了它,我们就可以判断一个对象是否是 VNode 对象。el 属性的值在 VNode 被渲染为真实 DOM 之前一直都是 null,当 VNode 被渲染为真实 DOM 之后,el 属性的值会引用该真实 DOM。

实际上,如果你看过 Vue3 的源码,你会发现在源码中一个 VNode 对象除了包含本节我们所讲到的这些属性之外,还包含诸如 handlecontextVNodeparentVNodekeyrefslots 等其他额外的属性。

我们之所以没有在本章中包含这些内容,是因为目前来讲,我们根本不需要这些属性,比如 handle 属性仅用于函数式组件,所以我们会在函数式组件原理相关的章节再讲。
